Ein Frequenzumformer steuert die Motordrehzahl durch Reglerfreigabe und Drehzahlvorgabe. Im Logic Layer wird der Prozess modelliert und im System Layer werden die Zonen eingefügt und die Parameter den Schritten entsprechend gesetzt.
Logic Layer:
Der Frequenzumformer ist ein Gerät, das für die Steuerung der Drehzahl eines Elektromotors verwendet wird. Um den Frequenzumformer effektiv nutzen zu können, sind zwei wichtige Schritte erforderlich: die Reglerfreigabe und die Drehzahlvorgabe. Zwischen diesen beiden Schritten wird ein Bearbeitungsschritt eingefügt, um die gewünschte Leistung zu erzielen.
Die Reglerfreigabe ist der Prozess, bei dem der Frequenzumformer aktiviert wird und die Kommunikation zwischen dem Regler und dem Frequenzumformer ermöglicht. Dieser Schritt stellt sicher, dass der Frequenzumformer bereit ist, die erforderlichen Steuersignale zu empfangen und entsprechend zu handeln.
Die Drehzahlvorgabe ist der Schritt, bei dem die gewünschte Drehzahl für den Elektromotor festgelegt wird. Dies kann durch Einstellung eines bestimmten Wertes über eine Benutzerschnittstelle oder über eine externe Steuerung erfolgen. Die Drehzahlvorgabe ist entscheidend, um den Elektromotor auf die gewünschte Geschwindigkeit einzustellen.
Der Bearbeitungsschritt zwischen der Reglerfreigabe und der Drehzahlvorgabe ermöglicht es, verschiedene Parameter anzupassen und die gewünschten Leistungsanforderungen zu erfüllen.
Im System Layer:
Um die Reglerfreigabe und die Drehzahlvorgabe effektiv zu handhaben, werden spezifische InOut-Zonen verwendet. Eine InOut-Zone ermöglicht den Ein- und Ausgang von Signalen, die für die Steuerung des Systems relevant sind. In diesem Fall werden zwei InOut-Zonen benötigt: eine für die Reglerfreigabe und eine für die Drehzahlvorgabe.
Die InOut-Zone für die Reglerfreigabe ermöglicht die Aktivierung des Reglers und die Kommunikation zwischen dem Regler und dem System. Hier werden die erforderlichen Steuersignale übertragen, um den Regler zu aktivieren und das System entsprechend zu steuern.
Die InOut-Zone für die Drehzahlvorgabe ermöglicht die Festlegung der gewünschten Drehzahl für das System. Über diese Zone können Einstellungen vorgenommen werden, um die Drehzahl des Systems anzupassen. Dies kann beispielsweise über eine Benutzerschnittstelle oder eine externe Steuerung erfolgen.
Um die Reglerfreigabe zu deaktivieren, wird eine invertierte In-Zone verwendet. Diese Zone sorgt dafür, dass das Signal zur Reglerfreigabe invertiert wird, sodass der Regler deaktiviert wird. Auf diese Weise kann der Regler im gewünschten Moment ausgeschaltet werden.
Gleichzeitig wird für die Deaktivierung der Drehzahlvorgabe ebenfalls eine invertierte In-Zone verwendet. Durch die Invertierung des Signals wird die Drehzahlvorgabe deaktiviert und das System stoppt.
Für die Freigaben werden zwei Zonen Mem verwendet, jeweils für die Reglerfreigabe sowie für die Drehzahlvorgabe verwendet.

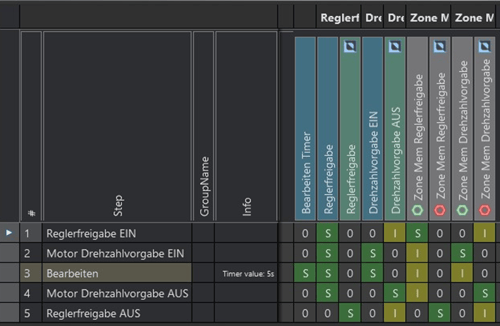

Es werden folgende CMZ für einen Standard Frequenzumformer benötigt:
