In diesem Beitrag wird ein Nothalt mit zwei Methoden modelliert. In der ersten Methode wird die Nothalt als Zone überwacht und in der zweiten wird der Nothalt als CMZ modelliert.
Ein Nothalt kann auf verschiedenen Varianten modelliert werden. Um starten zu können muss der Nothalt inaktiv sein.
Logic Layer:
Es gibt zwei verschiedene Möglichkeiten, den Nothalt im System Layer zu definieren.
Möglichkeit 1:

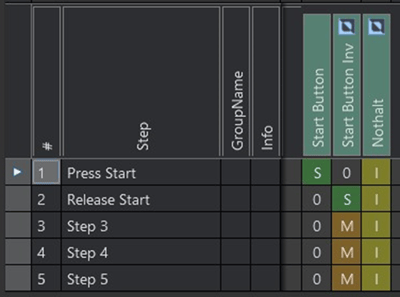

Hier wird der Nothalt als Zone In angelegt. In jedem Schritt der invertierten Zone wird ein I - Interlock Check gesetzt. Die Sequence überwacht nun ständig, ob der Nothalt nicht aktiv ist.
System Layer:
Möglichkeit 2:

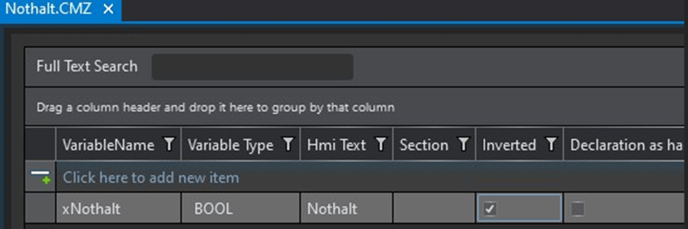

Ein Nothalt kann als CMZ bzw. TCMZ modelliert werden. Die CMZ – Constantly Monitored Zone bezieht sich auf die gesamte Anlage, eine Hardware Zone oder eine Sequence in einer Maschine, die ständig von Sensoren oder anderen Überwachungsmechanismen überwacht wird. In diesem Fall wird der Input automatisch in jedem Schritt überwacht, und die Automatik wird gestoppt. Hierfür muss die Option „Inverted“ aktiviert sein. Nach der Fehlerbehebung ist ein Reset erforderlich.
